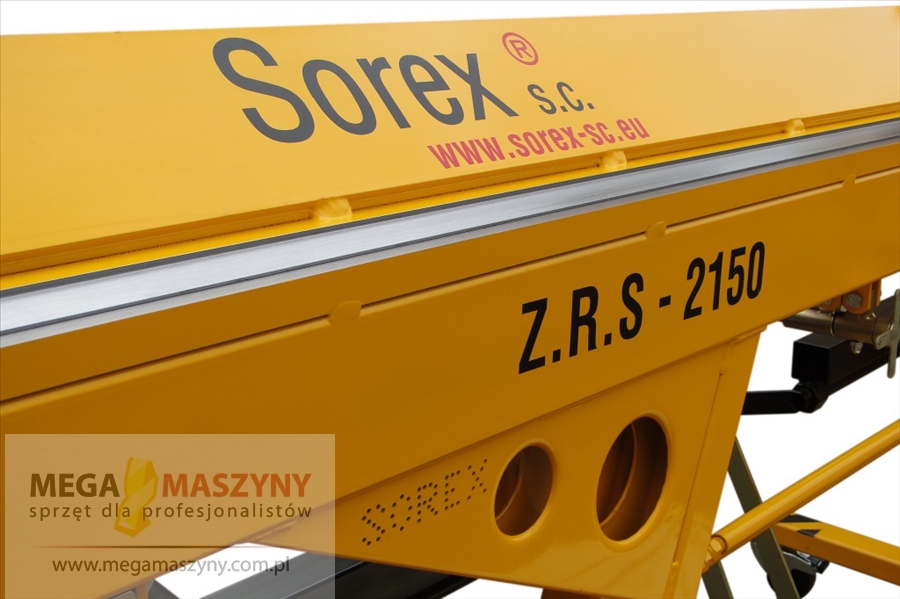

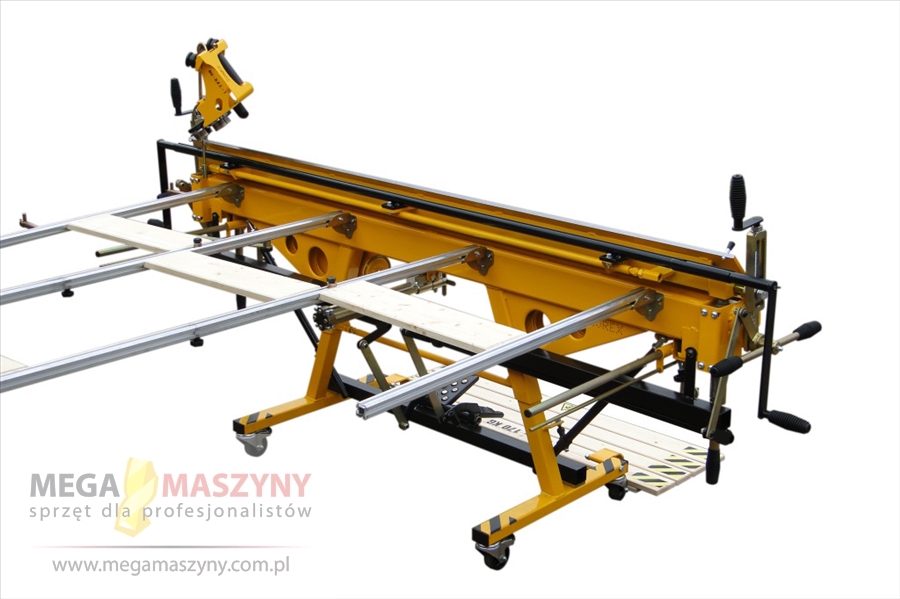

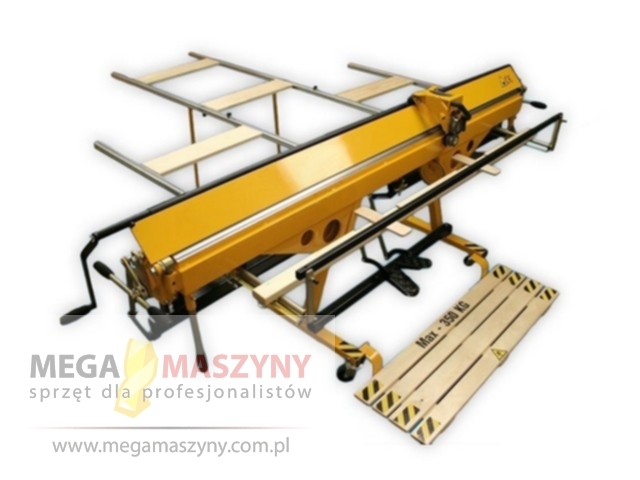

BELKA GŁÓWNA - to element, do którego zamocowana jest belka dociskowa (B) oraz belka zaginająca (C). całość osadzona jest na zdejmowanych nogach z czterema skrętnymi kołami (dwa koła posiadają blokadę). W nogach wykonane są otwory do zamocowania podestu, wspomagania oraz zamykania nożnego (pedały). Belka jest wyposażona w napinacz i regulację kąta pochylenia belki dociskowej (B) W belce tej wykonano szereg otworów i uchwytów umożliwiających zainstalowanie stołu, zderzaków przednich, tarczy kąta, pedałów, zderzaka kąta gięcia, wspomagania zaginania, rękojeści bocznych oraz zamka do zabezpieczania maszyny przed niepowołanym użytkownikiem

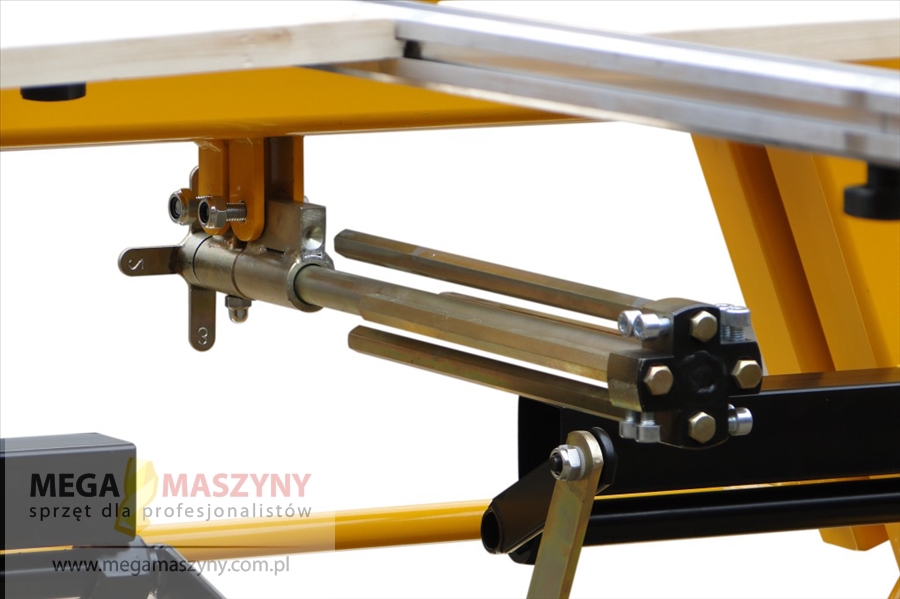

BELKA DOCISKOWA -  dociska blachę do belki głównej (A). Wyposażona jest w napinacz pozwalający ją usztywnić jak również wyregulować linię gięcia. Do belki przyspawane są uchwyty umożliwiające zamocowanie zawijaka (wulstwy, wulsztangi) oraz wieszaka nożna. Belka główna (A) i belka dociskowa (B) połączona jest cięgami wyposażonymi w mimośrody do regulacji docisku jak i grubości dociskanej blachy.


BELKA ZAGINAJĄCA - zagina blachę pod dowolnym kątem. Wyposażona jest w napinacz regulujący położenie jej względem belki głównej (A) oraz spełnia funkcję usztywnienia. Zawiasy zamontowane do belki głównej (A) umożliwiają regulację wysokości i odległości belki zaginającej (C) do belki głównej (A). Wykonane otwory i uchwyty pozwalają zainstalować zderzak kąta, tarczę, wspomaganie belki oraz zderzaki i zaczepy podestu.

Uwaga! Na materiałach typu tworzywa i kartony należy przeprowadzić próby cięcia i gięcia z uwagi na duże zróżnicowanie tych materiałów pod względem twardości i wytrzymałości.
