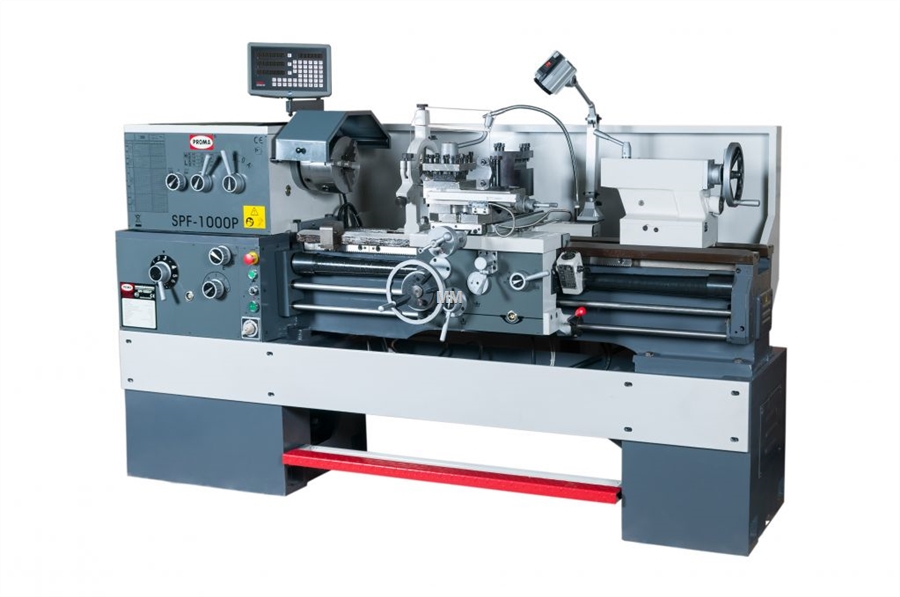

PROMA SPECJAL Tokarka do metalu uniwersalna
SPF-1000P + O

Opis produktu Inne z tej kategorii Akcesoria Podobne Oblicz ratę

Tokarki uniwersalne są przeznaczone do obróbki metali, stopów aluminium, stali wysokogatunkowych, plastików oraz drewna.

Odznaczają się optymalną skalą obrotów, umożliwiają wykorzystanie urządzenia z użyciem narzędzi ze stali szybkotnącej i narzędzi z końcówkami z węglikiem spiekanym.
Tokarka umożliwia obróbkę wewnętrzną i zewnętrzną powierzchni walcowych, stożkowych i czołowych płaszczyzn: rowkowanie, toczenie z pręta,wiercenie, itp.

Napięcie	400 V
Moc przyłączeniowa	4/5,5 KW
Długość obrabianego elementu	1000 mm*
Ø toczonego elementu nad łożem	460 mm
Ø toczonego elem. nad gniazdem siodł.	630 mm
Ø toczonego elementu nad suportem	275 mm
Średnica głowicy uniwersalnej	200 mm
Prześwit wrzeciona	52 mm
Stożek wrzeciona	IV Mk
Stożek tulejki	IV Mk
Posuw tulejki	170 mm
Zakres obrotów	40-1800/min.
Ilość stopni obrotów	12 st.
Gwinty metryczne - zakres	0,2-20 mm
Gwinty metryczne - ilość stopni	24 st.
Gwinty calowe	1,0 - 72 gw/ca
Gwinty calowe- ilość stopni	61 st.
Gwinty modułowe - zakres	0,25 - 10
Gwinty modułowe - ilość stopni	20 st.
Gwinty Witwortha - zakres	3,0 - 96 DPI
Gwinty Witwortha - ilość stopni	37 st.
Maks. posuw noż. suportu	135 mm
Maks. posuw poprz. suportu	280 mm
Maks. posuw podł. suportu	900 mm
Automatyczny posuw podłużny - zakres	0,04 - 2,456 mm
Automatyczny posuw podłużny - ilość st.	122 stopni
Automatyczny posuw poprzeczny - zakres	0,016 - 0,982 mm
Automatyczny posuw poprzeczny - ilość st.	122 st.
Jedna działka noniusza - posuw podłużny - posuw poprzeczny - posuw nożowy suportu - tulejka konika	0,1 mm 0,02 mm 0,05 mm 0,05 mm
Rozmiar (dł x sz x w)	2360 x 1000 x 1200 mm
Masa	1850 kg

regulacja luzu wrzeciona
nastawny posuw poprzeczny
wszystkie ruchome elementy przekładni pracują w kąpieli olejowej
duży prześwit wrzeciona (52 mm)
duża średnica toczonego elementu (460 mm)

*Normy UE wymagają stosowania osłon śruby pociągowej, co może zmniejszyć rzeczywistą długość toczenia.

Wyposażenie podstawowe:

cyfrowy odczyt
uniwersalny uchwyt 3-szczękowy o średnicy 200mm,
uchwyt uniwersalny 4-szczękowy o średnicy 250mm (oddzielnie ustawiane szczęki)+kołnierz mocujący,
oświetlenie,
chłodzenie,
hamulec,
mechaniczny ogranicznik,
podstawa żeliwna,
wskaźnik gwintów,
tarcza czołowa mocująca o średnicy 400mm,
luneta stała 120mm,
luneta przesuwna 40mm,
kieł stały Mk VI,
kieł obrotowy Mk IV,
tuleja redukcyjna Mk VI/Mk IV,
centralne smarowanie suportu,
zestaw kół zębatych,
narzędzia montażowe

Informacje dodatkowe

Równoległość osi wrzeciona względem posuwu sani na całej długości płaszczyzna pionowa płaszczyzna pozioma	0,01/200 0,013/200
Równoległość osi konika względem wzdłużnego posuwu sani płaszczyzna pionowa płaszczyzna pozioma	0,02/100 0,015/100
Bicie wrzeciona	0,01
Bicie stożka mocującego we wrzecionie na brzegu uchwytu na końcu test. pręta o długości L	0,01 0,013/200
Różnica w wysokości między wrzecionem a konikiem	0,04
Dokładność zewnętrznej obróbki przy skrawaniu kulistość walcowatość	0,01 0,04/300
Obróbka płaszczyzny czołowej w tolerancji (wklęsłość)	0,025 / średnica 300
