Frezarka do obróbki metalu, konwencjonalna

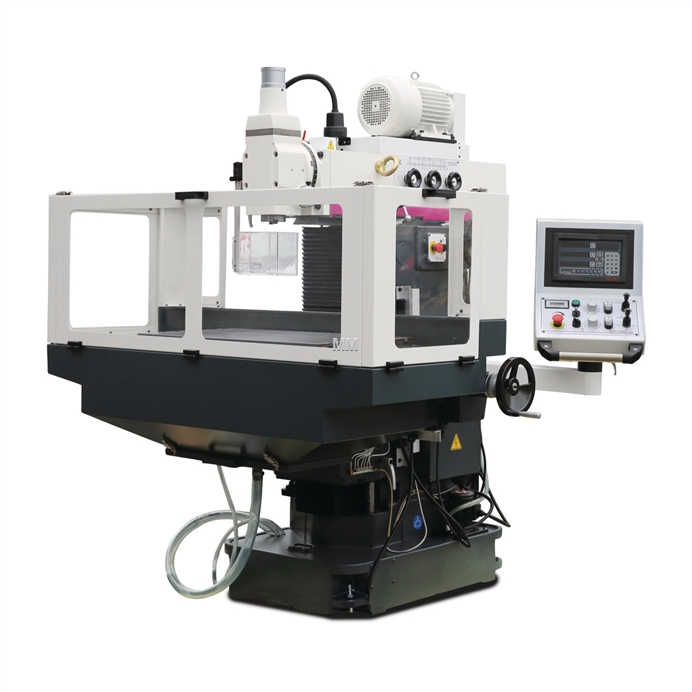

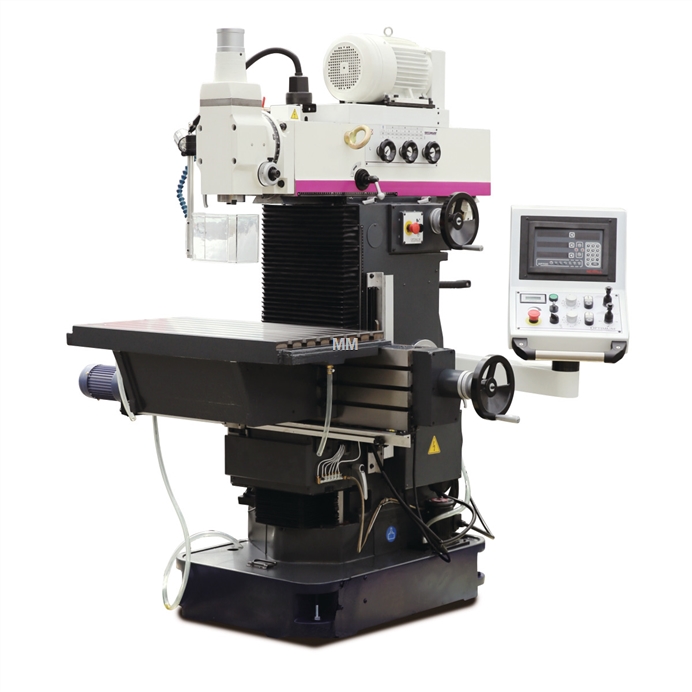

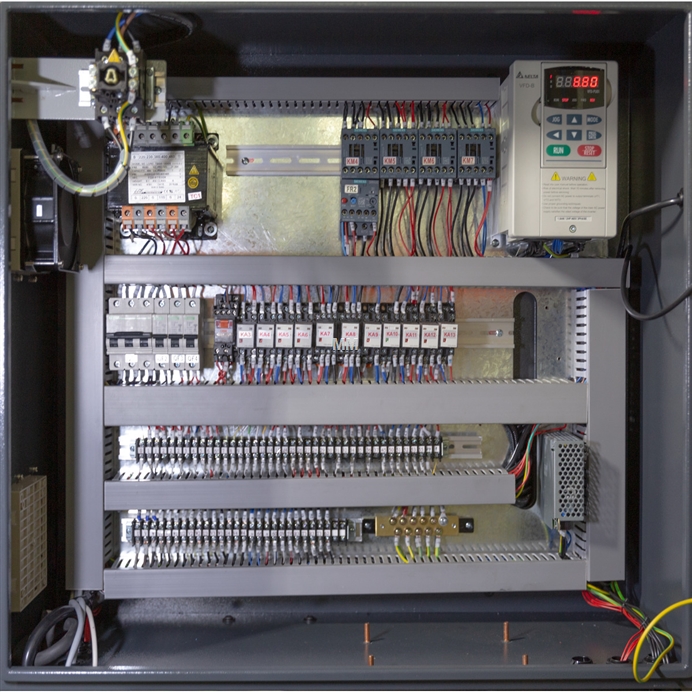

Frezarka do obróbki metalu OPTImill MZ 2S Optimum z cyfrowym 3-osiowym wskaźnikiem położenia DP 700 firmy NEWALL. Z falownikowym napędem osi posuwu sterowanym przez panel sterowania.

Wielość zastosowań
Doskonała charakterystyka tłumienia i stabilność ramy maszyny
Wszystkie prowadnice hartowane i precyzyjnie szlifowane oraz regulowane za pomocą listew klinowych
Automatyczny posuw w osiach X, Y i Z, płynnie regulowany za pomocą elektronicznego joysticka na panelu sterowania
Elektryczne wyłączanie końca posuwu

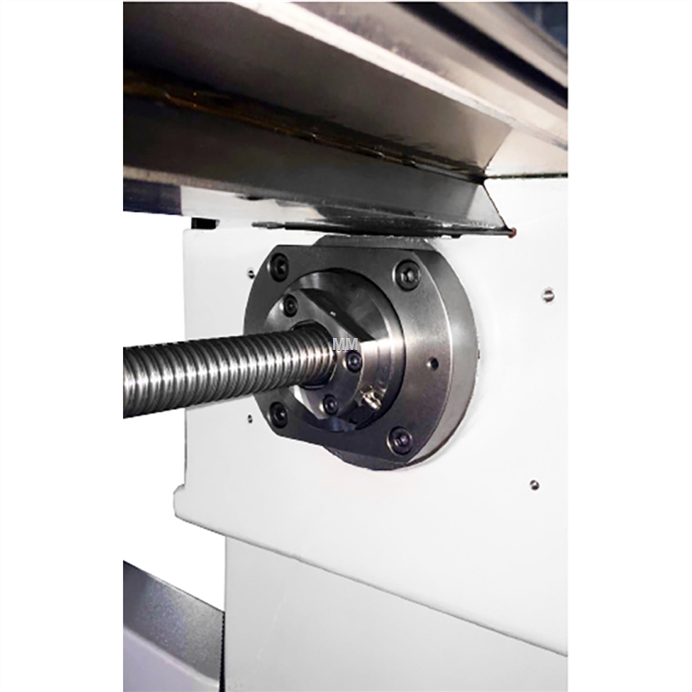

Śruba kulowa we wszystkich osiach

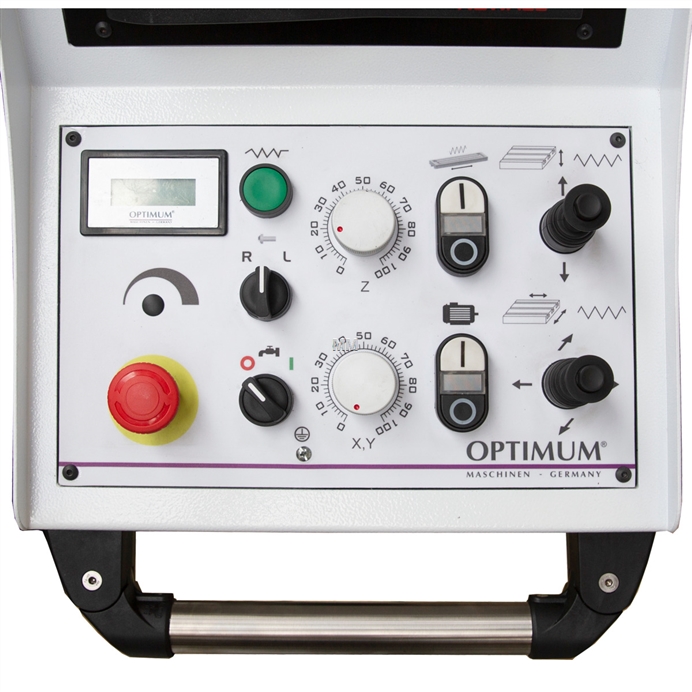

Centralny i przejrzysty panel sterowania ze zintegrowanym cyfrowym wyświetlaczem pozycji i prędkości
Masywny stół krzyżowy, o dużych wymiarach i precyzyjnie obrobionej powierzchni z 5 rowkami teowymi
Zespół chłodziwa
Wielkie koła ręczne o dużych wymiarach ze skalą
Lampa maszynowa
Łatwa praca
Ręczne centralne smarowanie

Dane techniczne:

Moc silnika napędowego: 2,2kW
Napięcie zasilania: 400V
Częstotliwość sieci: 50Hz
Podłączenie elektryczne:

Całkowite podłączone obciążenie: 4kW

Silnik:

Szybki bieg wsteczny w osi X Silnik napędu silnikowego: 0,375kW
Szybki przejazd w osi Y Silnik napędowy Power: 0,375kW
Szybki trawers w osi Z Silnik z napędem mechanicznym: 0,375kW
Głowica wiercąco-wiercąca:
Zakres obrotu głowicy frezującej: ± 90°
Wydajność wiercenia i frezowania:
Wielkość głowicy tnącej: maks.100mm
Stal o podwyższonej wytrzymałości na wiercenie (S235JR): 30mm
Wielkość młyna końcowego: max.25mm
Wydajność ciągłego wiercenia stal (S235JR): 26mm

Dane elektryczne:

Moc silnika napędowego: 2,2kW
Napięcie zasilania: 400V
Częstotliwość sieci: 50Hz

Stół frezarski poziomy:

Stół do frezowania poziomego długość: 750mm
Szerokość poziomego stołu frezarskiego: 320mm
Odległość wrzeciona pionowego - stół frezarski poziomy: min.75mm
Odległość wrzeciona pionowego - stół frezarski poziomy: max.410mm
Stół do poziomego frezowania rowków T wielkość: 14mm
Stół do poziomego frezowania T-slots Ilość: 5
Odległość wrzeciono poziome - stół do frezowania poziomego: min.70mm
Stół do poziomego frezowania rowków T Odstępy między nimi: 63mm
Odległość wrzeciono poziome - stół do frezowania poziomego: max.400mm
Stół do frezowania poziomego obciążenie: maks.285kg

Stół frezarski pionowy:

Długość stołu do frezowania pionowego: 830mm
Szerokość stołu do frezowania pionowego: 250mm
Stół do frezowania pionowego rowki teowe wielkość: 14mm
Stół do frezowania pionowego rowki teowe ilość: 2
Stół do frezowania pionowego rozstaw rowków teowych: 63mm

System środków chłodząco-smarujących:

Pompa(-y) płynu chłodniczego(-ych) moc napędowa: 95W

Ścieżka poprzeczna:

Podręcznik podróżowania po osi X: 400mm
Podręcznik podróżowania po osi Y: 200mm
Podręcznik podróżowania po osi Z: 335mm
Podróż Oś X-axis automatyczna: ok. 310mm
Ścieżka poprzeczna Y-osi automatyczna: ok. 160mm
Podróż Oś Z - automatyczna: 295mm

Wrzeciono pionowe:

Pionowa głębokość wrzeciona gardło wrzeciona: 100mm
Pionowe wrzeciono uchwyt wrzeciona: ISO 40 DIN 2080
Wrzeciono pionowe zakres prędkości obrotowej: 50 – 1890min¯¹
Wrzeciono pionowe liczba zakresów prędkości obrotowej: 12Etapy

Wrzeciono pionowe:

Pręt dokręcający: M 16
Pionowy skok pinoli wrzeciona: 120mm
Obciążenie pionowe wrzeciona: max.1100Nm
Prędkość posuwu:
Prędkość posuwu Oś X: 10 – 600mm/min
Prędkość posuwu Oś Y: 10 – 600mm/min
Prędkość posuwu Oś Z: 10 – 600mm/min

Wymiary i wagi:

Długość (produktu): ok.1239mm
Szerokość/głębokość (produkt): ok.1168mm
Wysokość (produktu): ok.1900mm
Waga (netto): ok.1400kg

Zakres dostawy:

4 x trzpień ISO 40 z łożyskiem przeciwstawnym: średnica zewnętrzna 16 mm, średnica zewnętrzna 22 mm, średnica zewnętrzna 27 mm, średnica zewnętrzna 32 mm
Adapter ISO40 - MK3
Uchwyt tulejkowy ISO 40 z 7 uchwytami tulejkowymi (6, 8, 10, 12, 16, 20, 25 mm)
Uchwyt MK1 i MK 2
Narzędzie do obsługi
